Como uma linha de galvanização de barril de pórtico de trilho baixo pode melhorar o acabamento de metal de alto volume

Para fabricantes que manuseiam fixadores, componentes automotivos, ferragens elétricas e outras pequenas peças metálicas,JUNDAdeLinha de galvanização de barril de pórtico baixofornece uma abordagem automatizada para galvanoplastia de zinco em massa. Sua estrutura de trilho baixo é particularmente útil onde a altura do teto é limitada, enquanto os cilindros giratórios e o controle de processo programável suportam um revestimento consistente em componentes complexos.

Um sistema moderno de zincagem em barril deve equilibrar rendimento, consistência do revestimento, automação, estabilidade do equipamento e requisitos da instalação. A linha de galvanização de barris de pórtico de trilho baixo foi projetada para esses desafios, combinando o processamento de barris a granel com movimento automatizado de pórtico e controle inteligente de processo. A JUNDA especifica zincagem alcalina ou ácida, capacidades de barril personalizáveis ​​de 100 kg a 500 kg por lote, deslocamento ajustável do pórtico de 4–40 m/min e controle PLC/HMI. O sistema também pode suportar zinco-níquel, cobre, níquel e vários processos de passivação ou acabamento de zinco, tornando-o adequado para produção flexível de tratamento de superfície industrial.

Índice

1. O que é uma linha de galvanização de barril de pórtico de trilho baixo?
2. Por que o design do trilho baixo é importante?
3. Principais especificações e capacidades de processo
4. Quais são as principais vantagens da produção?
5. Quais indústrias podem usar este sistema de galvanização?
6. Como o controle inteligente de processos melhora a produção?
7. O que os compradores devem considerar antes de escolher um sistema?
8. Perguntas frequentes

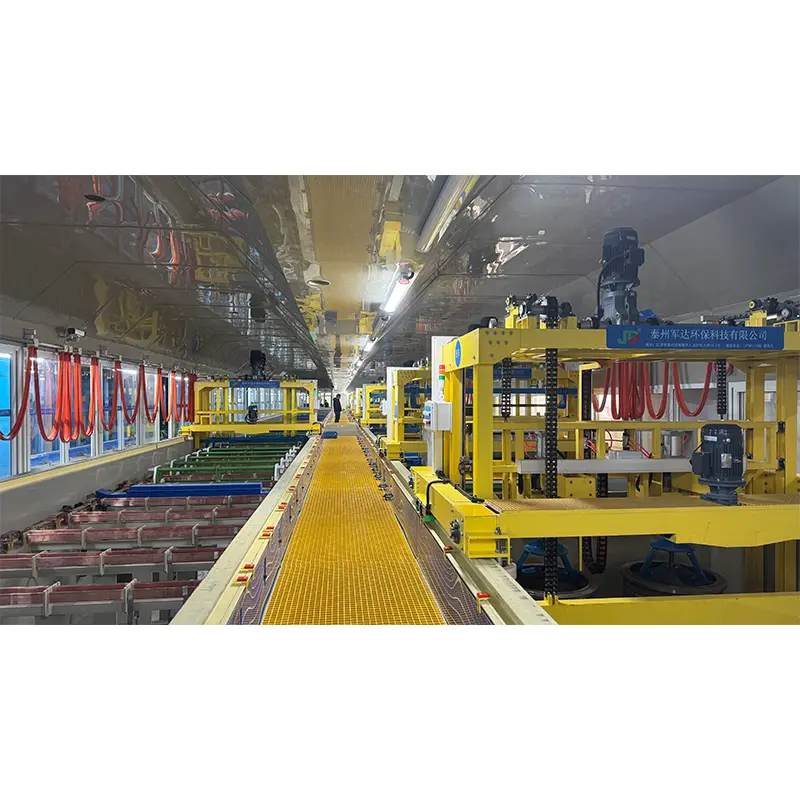

O que é uma linha de galvanização de barril de pórtico de trilho baixo?

Uma linha de galvanização de barril de pórtico de trilho baixo é um sistema de galvanoplastia automatizado desenvolvido para o processamento em massa de componentes metálicos relativamente pequenos. Em vez de posicionar individualmente as peças em racks, os componentes são carregados em barris rotativos. Durante o ciclo de galvanização, os barris movem ou giram continuamente as peças ao longo dos estágios de tratamento, permitindo que o zinco alcance múltiplas superfícies.

A configuração do pórtico com trilho baixo utiliza uma estrutura de transporte posicionada mais baixa do que muitos arranjos convencionais de pórtico suspenso. De acordo com as especificações do produto JUNDA, esta configuração destina-se a reduzir os requisitos gerais de altura, mantendo ao mesmo tempo o movimento horizontal estável e a precisão do posicionamento.

Isto torna o equipamento particularmente relevante para fábricas existentes, projetos de modernização e instalações onde a folga no teto é uma importante restrição de engenharia.

Por que o design do trilho baixo é importante?

O layout da fábrica pode afetar diretamente a viabilidade e o custo de instalação de um sistema de galvanização automatizado. Um arranjo convencional de trilhos altos pode exigir espaço vertical significativo para guinchos, barris, tanques e acesso para manutenção. Uma configuração de trilho baixo pode proporcionar maior flexibilidade ao trabalhar dentro de uma envolvente restrita do edifício.

Altura de instalação inferior

A arquitetura de trilho baixo foi projetada para instalações onde a altura do teto disponível é limitada. Isto pode ser especialmente útil ao atualizar uma oficina de tratamento de superfície existente, em vez de construir um edifício completamente novo.

Movimento estável do pórtico

O pórtico fornece transporte horizontal controlado entre estações de processo. A JUNDA lista uma velocidade de deslocamento ajustável de 4–40 m/min, permitindo que os parâmetros de movimento sejam combinados com diferentes requisitos de produção.

Melhor potencial de retrofit

Como os projetos de renovação de fábricas geralmente têm limitações estruturais fixas, os equipamentos que podem acomodar as condições espaciais existentes podem reduzir os requisitos de redesenho. O conceito de trilho baixo torna-se, portanto, uma consideração importante durante a fase inicial de layout do equipamento.

Principais especificações e capacidades de processo

Escolher uma linha de galvanização industrial exige mais do que avaliar o nível de automação. Os compradores devem examinar em conjunto a capacidade de processamento, a química do revestimento, a arquitetura de controle, o desempenho do barril, a espessura do revestimento e os requisitos de acabamento.

O equipamento também pode ser configurado em torno de processos adicionais de acabamento de superfície, incluindo zinco-níquel, cobre, niquelagem, passivação trivalente, zinco preto, zinco azul e zinco amarelo. A sequência exata do processo deve ser projetada de acordo com o substrato do cliente, especificação de revestimento, volume de produção e requisitos de qualidade.

Quais são as principais vantagens da produção?

Um sistema de galvanização automatizado bem projetado deve melhorar mais de uma métrica de produção. O valor vem da coordenação do manuseio de materiais, processamento químico, tempo de processo e controle de qualidade dentro de um fluxo de trabalho de produção.

1. Processamento em massa eficiente

O revestimento de barril é particularmente adequado para parafusos, porcas, pernos, arruelas e outros pequenos componentes que podem ser processados ​​juntos. A capacidade declarada de barris da JUNDA chega a 500 kg por lote, com configurações customizadas disponíveis de acordo com as necessidades do projeto.

2. Cobertura de superfície consistente

A rotação contínua do cilindro ajuda a expor diferentes superfícies das peças à solução de galvanização. Isto é valioso para componentes com roscas, reentrâncias e geometrias irregulares onde o contato consistente com o eletrólito é importante.

3. Manuseio manual reduzido

O transporte automatizado do pórtico pode reduzir a transferência manual repetitiva entre estações de processo. Isso pode ajudar os fabricantes a melhorar a consistência do fluxo de trabalho e, ao mesmo tempo, reduzir a dependência da movimentação manual de materiais.

4. Gestão flexível da produção

A arquitetura de controle PLC e IHM permite que os operadores monitorem e ajustem os parâmetros do processo através de uma interface centralizada. O gerenciamento baseado em receitas também pode facilitar as trocas de produtos quando vários tipos de componentes compartilham o mesmo sistema de produção.

5. Suporte para alívio da fragilização por hidrogênio

Para componentes de aço de alta resistência aplicáveis, a linha pode incorporar fornos para alívio da fragilização por hidrogênio. A temperatura e duração adequadas do tratamento devem ser sempre determinadas de acordo com o material, normas aplicáveis ​​e especificação técnica do cliente.

Quais indústrias podem usar este sistema de galvanização?

OLinha de galvanização de barril de pórtico baixodestina-se principalmente a pequenas peças metálicas que requerem tratamento de superfície à base de zinco resistente à corrosão. As aplicações típicas incluem:

• Fixadores:parafusos, porcas, pernos e arruelas.
• Componentes automotivos:peças relacionadas ao freio, componentes do chassi e conectores.
• Hardware elétrico:terminais e conectores condutores.
• Maquinaria agrícola:pequenas peças metálicas que requerem proteção contra corrosão.
• Ferragens industriais:componentes metálicos de precisão utilizados em equipamentos em geral.

Para fabricantes que produzem vários tipos de peças, o processamento automatizado de barris também pode fornecer uma plataforma prática para a produção de produtos mistos, desde que a geometria dos componentes, a química, as condições de carregamento e as rotas de processo sejam compatíveis.

Como o controle inteligente de processos melhora a produção?

Uma das características mais notáveis ​​descritas pela JUNDA é a sua tecnologia de controle fuzzy inteligente. Equipamentos de galvanização automatizados tradicionais podem exigir alterações na programação do PLC quando as rotas de produção são modificadas. Um conceito de controle mais flexível pode reduzir esta dependência, gerando lógica de movimento a partir de informações definidas do processo.

De acordo com as informações do produto JUNDA, o sistema de controle pode suportar múltiplas rotas de processo e permitir que os operadores ajustem os tempos de imersão, galvanização e gotejamento sem reescrever os programas do PLC. Ele também pode suportar o retorno automático de peças não conformes para re-revestimento.

Essa abordagem pode ser valiosa em ambientes de produção de alto mix, onde o cronograma de produção muda frequentemente. Em vez de tratar cada mudança de produto como um grande projeto de programação, os operadores podem trabalhar com receitas de processo predefinidas e parâmetros ajustáveis.

Benefícios potenciais de controle

• Várias receitas de produtos podem ser gerenciadas através do sistema de controle.
• Os tempos de imersão e gotejamento podem ser ajustados de acordo com os requisitos do processo.
• As rotas de produção podem ser modificadas com menos dependência de especialistas em programação de PLC.
• Os fluxos de trabalho de recolocação podem ser incorporados ao gerenciamento da produção.
• A operação baseada em IHM fornece uma interface centralizada para monitoramento de processos.

O que os compradores devem considerar antes de escolher um sistema?

A aquisição de uma linha de galvanoplastia automatizada é uma decisão de engenharia de longo prazo. Os compradores devem avaliar o processo de produção completo em vez de focar apenas no preço do equipamento.

1. Dimensões e peso da peça:Confirme se os componentes são adequados para o processamento do barril e se as condições de carregamento são compatíveis com o design do barril.
2. Capacidade de lote necessária:Combine a capacidade do barril com o volume real de produção, mix de produtos e tempo de ciclo alvo.
3. Química de chapeamento:Determine se é necessário zinco alcalino, zinco ácido, zinco-níquel ou outro processo.
4. Especificação de revestimento:Defina os requisitos necessários de espessura, aparência, resistência à corrosão e passivação antes do projeto do equipamento.
5. Altura de fábrica:Meça a folga disponível no teto e o espaço de manutenção para determinar se um arranjo de trilhos baixos é apropriado.
6. Requisitos de automação:Decida se a operação totalmente automática ou semiautomática atende melhor aos objetivos de produção.
7. Suporte pós-venda:Confirme os arranjos de instalação, comissionamento, treinamento, manutenção e suporte técnico.

A JUNDA afirma que seus serviços de engenharia abrangem projeto de processos, fabricação de equipamentos, instalação, comissionamento e treinamento de operadores. As informações do produto também especificam garantia de 12 meses para o equipamento.

Para contexto adicional, os compradores podem revisar a linha Gantry Barrel Plating Line da JUNDA ao comparar diferentes configurações automatizadas de galvanização.

Perguntas frequentes

Produtos diferentes podem ser processados ​​na mesma linha de galvanização?

Sim. O sistema foi projetado para suportar a produção mista de vários tipos de produtos e rotas de processo. A compatibilidade real depende da geometria do componente, da química, das condições de carga e da sequência de processo necessária.

A linha de zincagem de barril de pórtico de trilho baixo é adequada para fixadores?

Sim. Parafusos, porcas, pernos e arruelas estão entre as aplicações típicas de fixadores para as quais a zincagem automatizada de cilindros é adequada.

Qual é a vantagem de um sistema de pórtico de trilho baixo?

A principal vantagem são os requisitos reduzidos de altura de instalação em comparação com configurações de pórtico mais altas. Isto pode tornar o sistema útil para projetos de modernização ou fábricas com espaço limitado no teto.

Qual capacidade de barril está disponível?

A JUNDA especifica uma faixa padrão configurável de aproximadamente 100–500 kg por lote. A capacidade final deve ser determinada de acordo com as características da peça, metas de produção, design do barril e layout completo do processo.

A espessura do revestimento pode ser ajustada?

A faixa técnica publicada é de 5–25 μm. A espessura apropriada do revestimento depende da especificação do produto do cliente, da meta de resistência à corrosão, do substrato, da química do revestimento e dos padrões aplicáveis.

O sistema suporta re-chapeamento automático?

Sim. A JUNDA afirma que seu sistema de controle inteligente pode suportar o retorno automático de peças não conformes inspecionadas para recolocação, ajudando a integrar a correção de qualidade no fluxo de trabalho de produção.

Conclusão: esta configuração é adequada para sua produção?

Uma linha de galvanização de barril de pórtico de trilho baixo pode ser uma solução prática para fabricantes que buscam galvanização automatizada em massa enquanto trabalham dentro de altura limitada de fábrica ou restrições de retrofit. Com processamento de cilindro giratório, movimento de pórtico ajustável, controle PLC/HMI, capacidade de lote personalizável e suporte para vários processos de acabamento de superfície, o sistema pode ser configurado de acordo com diversos requisitos de produção industrial. Se você estiver planejando um novo projeto de galvanoplastia, atualizando uma linha existente ou avaliando uma solução automatizada de baixa altura,Contate-nospara discutir suas especificações de componentes, capacidade de produção, layout de fábrica, requisitos de revestimento e configuração personalizada da linha de galvanização com a JUNDA.
